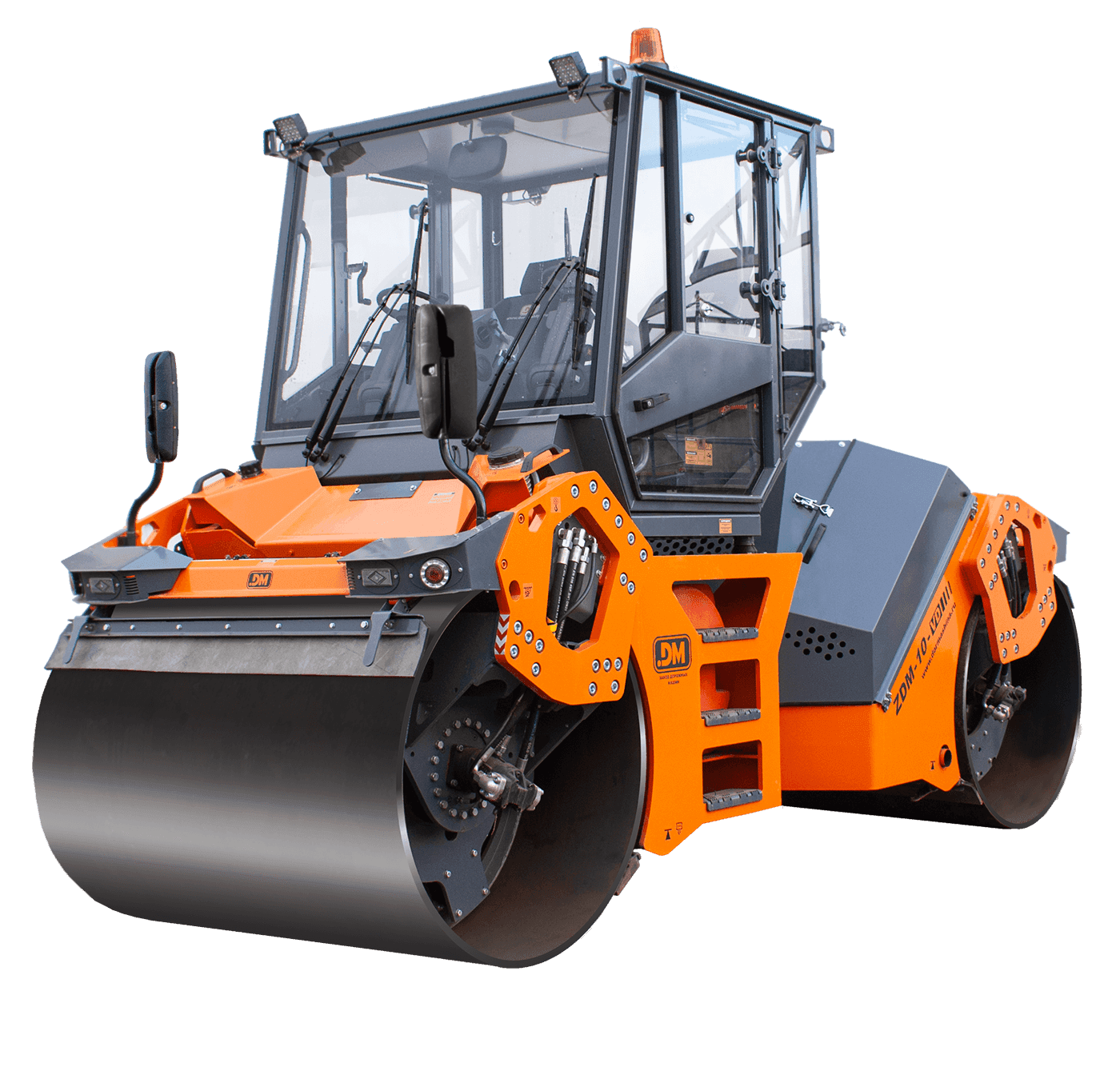

Каток ZDM 10 VD

Тип рамы Шарнирно-сочлененная Масса катка, конструктивная / эксплуатационная, т 10,05/ 10,6 Количество приводных вальцов 2 Количество вибрационных вальцов 2 Диаметр вальца, мм 1245 Ширина уплотняемой полосы, мм 1700 Статическая линейная нагрузка на ось, кг/см 31,2 Толщина обечайки вальца, мм 18 Скорость максимальная, км/ч 10,5 Наименьший радиус поворота по внутреннему следу, мм 4859 Преодолеваемый подъем на уплотненном покрытии, град./% 17/30 Тип трансмиссии Гидростатическая Габаритные размеры (длина — ширина — высота),мм 4845 — 1850 — 2950 База, мм 3600 Клиренс, мм 350 Угол поворота +/-, град 35 Угол качания +/-, град 10 Режимы работы вибровозбудителя Режим 1 / Режим 2 Номинальная амплитуда колебания вальца, мм 0,7 / 0,35 Частота колебаний вальца, Гц 45 / 55 Центробежная сила вибровозбудителя, кН 110 / 80 Топливный бак, л 120 Гидравлический бак, л 60 Водяной бак, л 500 Система подачи воды: Тип под давлением Количество насосов 2 Количество форсунок 8 Электрооборудование, В 24
